東(dong)莞配(pei)電系(xi)統設(she)計安裝要怎麽做(zuo)

壹(yi)、前(qian)期調研(yan)與(yu)規(gui)劃(hua)

1、用電需求(qiu)分(fen)析(xi)

負荷類(lei)型(xing)：區分(fen)工(gong)業、商業或居民(min)用電，贛州(zhou)工業區（如(ru)經(jing)開區）需重(zhong)點(dian)考(kao)慮設備功率(lv)及(ji)連續性(xing)要求(qiu)。

負(fu)荷計算：采(cai)用“需(xu)要(yao)系(xi)數(shu)法”或“單(dan)位(wei)面積法”估(gu)算峰(feng)值負荷，並(bing)預(yu)留20%-30%擴(kuo)容(rong)空(kong)間。

供電可靠性：重要(yao)場(chang)所（醫(yi)院、數(shu)據中心(xin)）建(jian)議采用雙(shuang)電源+柴油(you)發(fa)電機(ji)備用。

2、環境(jing)與(yu)政策調研(yan)

氣(qi)候(hou)因素(su)：贛州(zhou)多雨潮濕(shi)，設備選型(xing)需(xu)防(fang)潮（IP防(fang)護等(deng)級≥IP54），接(jie)地(di)電阻(zu)≤4Ω。

地(di)方政策：咨詢(xun)贛州(zhou)供電局獲取(qu)最新(xin)接(jie)入(ru)標準(zhun)（如(ru)《江西(xi)電網(wang)配(pei)電技術(shu)導則(ze)》），關註(zhu)光(guang)伏等新(xin)能(neng)源補貼政策。

二、配電系(xi)統設(she)計

1、供電方案(an)設計

電壓等級：中小用戶常用10kV/0.4kV；大用戶可選用35kV（需經供電局批(pi)準(zhun)）。

主(zhu)接(jie)線(xian)設(she)計：單(dan)母線(xian)分(fen)段或環網(wang)接(jie)線(xian)，工(gong)業用戶推薦(jian)設(she)置(zhi)母(mu)聯(lian)開關提升(sheng)靈(ling)活(huo)性。

2、設(she)備選型(xing)

變壓器：按(an)負(fu)載率(lv)70%-85%選擇(ze)（如(ru)SCB13幹(gan)式(shi)變壓器，適(shi)應(ying)潮濕(shi)環境(jing)）。

開關櫃(gui)：選用KYN28A-12型中置(zhi)櫃(gui)，配(pei)置(zhi)微(wei)機(ji)保護(hu)裝(zhuang)置(zhi)（如(ru)過(guo)流(liu)、速斷(duan)）。

電纜：YJV22鎧裝(zhuang)電纜直(zhi)埋(mai)敷設，截(jie)面(mian)按(an)載(zai)流量(liang)+電壓降(jiang)≤5%校驗(yan)。

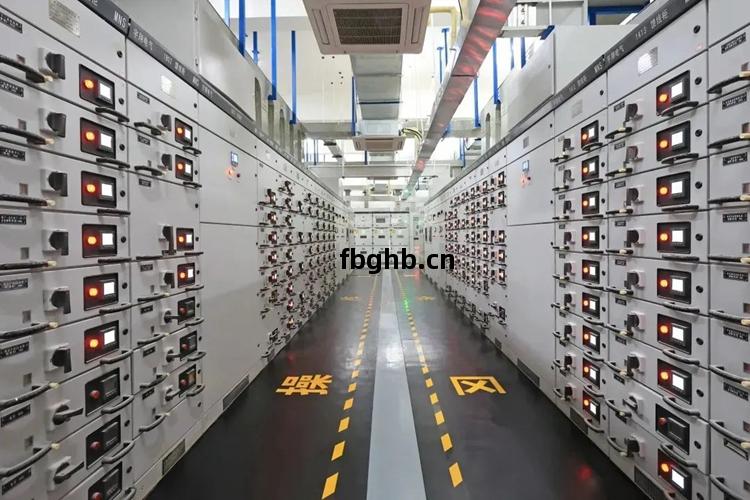

3、配(pei)電室布(bu)局

位(wei)置(zhi)：靠近負荷中心(xin)，預(yu)留設備運(yun)輸(shu)通(tong)道。

消防(fang)設計：安裝SF6氣(qi)體(ti)滅火(huo)系(xi)統，通(tong)風量(liang)≥6次(ci)/小時(shi)，配(pei)備溫濕(shi)度監(jian)控(kong)。

三(san)、施工(gong)安(an)裝(zhuang)要點(dian)

1、施工(gong)流(liu)程(cheng)

土建(jian)階(jie)段：配電室防(fang)水(shui)處(chu)理（環氧(yang)地(di)坪(ping)），電纜溝(gou)坡(po)度≥1%防(fang)止(zhi)積(ji)水(shui)。

設備安裝(zhuang)：變壓器安裝(zhuang)傾(qing)角°，開關櫃(gui)垂(chui)直偏(pian)差(cha)＜1.5mm/m。

電纜敷設：10kV電纜彎(wan)曲半徑(jing)≥15D，終端頭(tou)采用冷(leng)縮(suo)式(shi)矽橡膠(jiao)套(tao)管。

2、防(fang)雷(lei)與(yu)接(jie)地(di)

接(jie)閃(shan)器(qi)：屋(wu)頂安裝(zhuang)避雷(lei)帶（圓鋼(gang)≥Φ8mm），接(jie)地(di)極(ji)采(cai)用鍍(du)鋅(xin)角鋼(gang)（L50×5，長度(du)2.5m）。

等(deng)電位(wei)聯(lian)結：所有金(jin)屬設備外殼(ke)與(yu)接(jie)地(di)幹(gan)線可(ke)靠連接(jie)，測(ce)試(shi)接(jie)地(di)電阻(zu)≤1Ω（重要場(chang)所）。

四、調試與(yu)驗收

1、系(xi)統測(ce)試(shi)

絕緣測(ce)試(shi)：10kV電纜用2500V兆(zhao)歐表，絕(jue)緣電阻(zu)≥1000MΩ·km。

繼保(bao)調試：模擬(ni)短(duan)路(lu)故(gu)障(zhang)校(xiao)驗保護(hu)動(dong)作(zuo)時間（速斷(duan)≤0.1s，過(guo)流(liu)≤0.5s）。

聯(lian)動(dong)測(ce)試(shi)：雙電源切換(huan)時間≤5s（帶載(zai)測(ce)試(shi)）。

2、供電局驗(yan)收(shou)

資(zi)料(liao)提(ti)交(jiao)：提供設(she)計圖紙(zhi)（需贛州(zhou)供電公(gong)司(si)審圖章）、設(she)備合格證(zheng)、試驗報告(gao)。

現場(chang)驗(yan)收(shou)：重(zhong)點(dian)檢查安全(quan)距離（如(ru)高(gao)壓櫃(gui)通(tong)道≥1.5m）、五(wu)防(fang)聯(lian)鎖功(gong)能(neng)。

五(wu)、運(yun)維(wei)管理建(jian)議

智(zhi)能(neng)監(jian)控(kong)：加(jia)裝無線測(ce)溫系(xi)統（監(jian)測(ce)接(jie)頭(tou)溫度(du)），接(jie)入(ru)贛州(zhou)供電物聯(lian)網(wang)平(ping)臺(tai)。

防(fang)汛(xun)措施：雨季前(qian)檢查電纜井(jing)排水(shui)泵(beng)，配電室入(ru)口設(she)置(zhi)擋(dang)水(shui)板。

定期維護：每年(nian)開展紅外(wai)成像檢測(ce)，變壓器油(you)每3年(nian)化(hua)驗（擊穿(chuan)電壓≥35kV）。

六(liu)、成本與(yu)周期參(can)考(kao)

投資估(gu)算：10kV配(pei)電工程(cheng)約(yue)800-1200元(yuan)/kVA（贛州(zhou)地區(qu)）。

施工(gong)周(zhou)期設計2-4周，施工(gong)1-3個(ge)月（500kVA以(yi)下(xia)項目(mu)）。
